Установка зарядной станции для электромобиля дома: мощность сети, кабель и защита
Домашняя зарядная станция для электромобиля – это не «розетка помощнее», а отдельная линия с собственным автоматом, УЗО и заземлением. От сечения кабеля и защиты зависит и скорость зарядки, и безопасность: электромобиль потребляет большой ток многие часы подряд, чего обычная бытовая проводка не рассчитана выдерживать. Правильная установка начинается с оценки выделенной мощности, выбора одно- или трёхфазного подключения и прокладки отдельной линии от щита с автоматом, УЗО типа A (или B) и надёжным заземлением.
Ниже – как рассчитать доступную мощность, какой кабель и защиту заложить под 3,7/7,4/11/22 кВт, и почему монтаж AC-станции обязательно доверяют квалифицированному электрику, а не выполняют «на скрутках».
Кратко: главное
- Нужна отдельная линия. Зарядную станцию подключают не в общую розеточную группу, а отдельным кабелем от щита со своим автоматом и УЗО.
- Мощность ограничена вводом. Сначала считают, сколько кВт можно выделить под зарядку без перегрузки ввода; отсюда выбирают 3,7 / 7,4 / 11 / 22 кВт.
- 1 фаза или 3 фазы. Однофазный ввод – максимум 7,4 кВт; 11 и 22 кВт требуют трёхфазного подключения (380 В).
- Защита обязательна. Автомат по току станции, УЗО типа A (для многих станций – тип B) и заземление – это требование безопасности, а не опция.
- Монтаж – только квалифицированный электрик. Длительные большие токи требуют правильного сечения кабеля и клемм; ошибки ведут к перегреву и пожару.
Шаг 1. Сколько мощности можно выделить
Отправная точка установки – не станция, а доступная электрическая мощность объекта. Узнайте выделенную мощность по договору и тип ввода (однофазный 220 В или трёхфазный 380 В). Электромобиль при зарядке – это длительная нагрузка на несколько часов, поэтому её нельзя «впихивать» в остаток от одновременно работающих плиты, бойлера и обогрева. Оцените пиковое потребление дома и определите, сколько киловатт реально остаётся под зарядку.
Практический ориентир: при обычном однофазном вводе 220 В комфортно выделить под зарядку 3,7 кВт (16 А) или 7,4 кВт (32 А), если ввод это позволяет. Для 11 или 22 кВт нужен трёхфазный ввод. Если суммарной мощности не хватает, станцию берут с регулировкой тока заряда (или динамическим распределением нагрузки), чтобы она снижала мощность, когда включаются другие мощные приборы.
Шаг 2. Одна фаза или три
Тип ввода прямо определяет максимальную скорость зарядки. На однофазной сети 220 В потолок – 7,4 кВт (32 А в одной фазе). Этого достаточно, чтобы за ночь полностью зарядить большинство электромобилей. Трёхфазный ввод 380 В открывает 11 кВт (16 А x 3 фазы) и 22 кВт (32 А x 3 фазы) – быстрее, но реальная скорость ограничена ещё и бортовым зарядным устройством самого автомобиля.
Важный нюанс: если бортовое ЗУ электромобиля однофазное (частый случай), то станция 11 или 22 кВт всё равно будет заряжать его только на 3,7-7,4 кВт. Поэтому перед выбором мощной трёхфазной станции проверьте, какую максимальную мощность AC-зарядки принимает ваш автомобиль – иначе переплата за скорость, которую машина не использует.
Режим зарядки Mode 3 предусматривает подключение электромобиля к специально выделенной цепи переменного тока со стационарным зарядным устройством (wallbox), оснащённым устройствами защиты. Такая цепь должна иметь защиту от сверхтоков и устройство защитного отключения (УЗО), а также надёжное заземление.
Зарядная станция – Википедия / режимы зарядки и требования к цепи
Шаг 3. Кабель, автомат, УЗО и заземление
Сечение кабеля выбирают по длительному току станции с запасом, а не «как для розетки». Ориентиры для медного кабеля: под 16 А (3,7 кВт) – 2,5 мм², под 32 А (7,4 кВт однофазно) – 6 мм², под трёхфазные 11 кВт – 2,5-4 мм² на фазу, под 22 кВт – 6 мм² на фазу. Точное сечение зависит от длины трассы, способа прокладки и температуры; при длинной трассе сечение увеличивают, чтобы избежать просадки напряжения и нагрева.
Защита линии – три обязательных элемента. Автоматический выключатель подбирают по номинальному току станции (например, C16 или C32). УЗО защищает от токов утечки: для большинства станций подходит тип A, но многие производители требуют тип B или наличие встроенного модуля контроля постоянного тока утечки (DC 6 мА) – это указано в паспорте станции. Заземление обязательно: без надёжного защитного проводника (PE) станция не должна эксплуатироваться, а многие модели просто не запустят зарядку при отсутствии заземления.
| Мощность станции | Ток / фазы | Ориентир сечения (медь) | Автомат |
|---|---|---|---|
| 3,7 кВт | 16 А, 1 фаза | 2,5 мм² | C16 |
| 7,4 кВт | 32 А, 1 фаза | 6 мм² | C32 |
| 11 кВт | 16 А x 3 фазы | 2,5-4 мм² на фазу | C16 (3P) |
| 22 кВт | 32 А x 3 фазы | 6 мм² на фазу | C32 (3P) |
Шаг 4. Монтаж и безопасность
Установку AC-станции выполняет квалифицированный электрик, а не сам владелец «по видео». Причина – длительные большие токи: при плохом контакте в клеммах или заниженном сечении кабеля место соединения нагревается часами каждую зарядку, что ведёт к оплавлению и пожару. Электрик рассчитает сечение под вашу трассу, установит автомат и УЗО нужного типа, проверит заземление и затяжку клемм динамометрическим ключом.

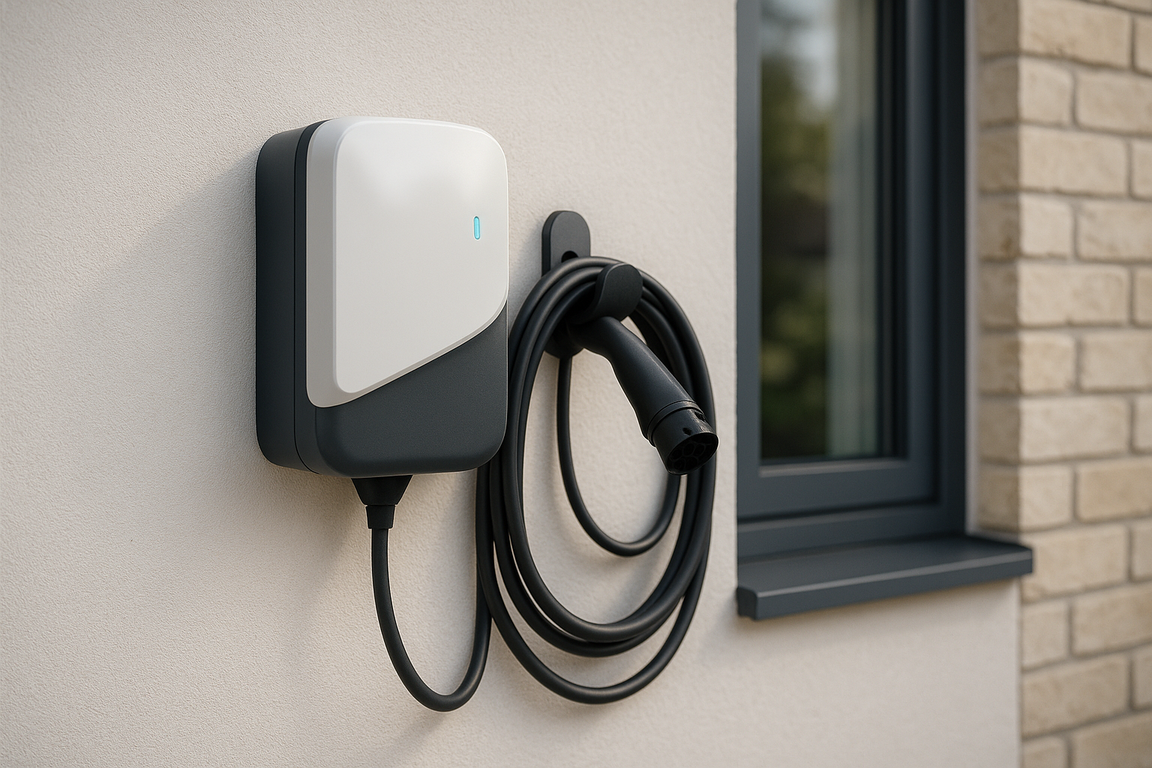

Место установки: станцию монтируют на прочную стену или стойку в защищённом от прямого залива месте (уличные станции имеют степень защиты IP54 и выше). Кабель от щита прокладывают в гофре/кабель-канале, без «времянок» и удлинителей. После монтажа проверяют срабатывание УЗО тестовой кнопкой и делают пробную зарядку с контролем нагрева соединений в первые минуты.
Часто задаваемые вопросы
Можно ли заряжать электромобиль от обычной розетки?
Кратковременно и на малом токе (режим Mode 2, ~2,3 кВт) – да, но розетка и проводка не рассчитаны на многочасовую нагрузку и могут перегреваться. Для регулярной зарядки нужна стационарная станция с отдельной линией.
Нужно ли трёхфазное подключение?
Только если нужна мощность 11 или 22 кВт и бортовое ЗУ авто её принимает. Для 3,7 и 7,4 кВт достаточно однофазной сети 220 В. Многим владельцам ночной зарядки на 7,4 кВт хватает с запасом.
Какое УЗО ставить на зарядную станцию?
Как правило, тип A, но многие станции требуют тип B или имеют встроенный модуль контроля постоянного тока утечки (DC 6 мА). Требование указано в паспорте конкретной станции – следуйте ему.
Обязательно ли заземление?
Да. Без надёжного защитного заземления эксплуатировать станцию нельзя по требованиям безопасности; многие модели вообще не начнут зарядку при его отсутствии.
Что выбрать: тип станции
Для дома в подавляющем большинстве случаев подходит настенная AC-станция (wallbox) – смотрите раздел AC-зарядные станции: 3,7-7,4 кВт для однофазной сети, 11-22 кВт для трёхфазной. Если задача – быстрая зарядка на коммерческом объекте или в дороге, это уже другой класс оборудования: DC-станции быстрой зарядки постоянного тока, которые устанавливают только специализированные организации.
Выбор мощности AC-станции подгоняйте под три вещи одновременно: доступную мощность ввода, тип фаз и максимальную AC-мощность бортового ЗУ вашего электромобиля. Совпадение этих трёх параметров и есть правильно подобранная домашняя зарядка.
