AC или DC зарядка электромобиля – в чём разница
AC и DC зарядка электромобиля отличаются местом, где переменный ток сети превращается в постоянный ток для батареи, и предельной мощностью процесса. При AC-зарядке преобразование делает бортовое зарядное устройство (OBC) внутри автомобиля, поэтому скорость ограничена его мощностью – обычно 7-22 кВт. При DC-зарядке выпрямитель стоит в станции, ток идёт в батарею напрямую, минуя OBC, а мощность вырастает до 50-350 кВт. Отсюда разница в разъёмах, скорости, нагреве батареи и цене оборудования.
Ниже разбираем, почему автомобиль иногда заряжается медленнее паспортной мощности станции, какой разъём нужен под AC и DC, во сколько обходится инфраструктура и как быстрая зарядка сказывается на батарее. Материал пригодится тем, кто выбирает станцию для дома, офиса или общественной точки.
Кратко: главное
- Главное отличие – место преобразования тока. При AC-зарядке ток выпрямляет бортовое устройство автомобиля (OBC), при DC-зарядке – сама станция.
- Мощность AC ограничена OBC: обычно 7,4-22 кВт. DC-станция может выдавать от 50 до 350 кВт, потому что работает без этого ограничения.
- Скорость AC-зарядки определяет меньшее из двух значений – мощность станции или мощность OBC автомобиля, даже если станция мощнее.
- Разъёмы разные: Type 2 – для AC-зарядки, CCS Combo, CHAdeMO и GB/T – для DC.
- Частая быстрая DC-зарядка греет батарею сильнее, чем AC, и со временем ускоряет её деградацию; для повседневной эксплуатации основным режимом остаётся AC.
Где происходит преобразование тока при AC и DC зарядке
Электромобиль работает от постоянного тока, а сеть выдаёт переменный – преобразование нужно всегда, вопрос лишь в том, где оно происходит. При AC-зарядке станция по сути – умная розетка с защитой и управляющей электроникой: переменный ток она пропускает без изменений, а в постоянный его превращает бортовое зарядное устройство (OBC, On-Board Charger), встроенное в автомобиль. Мощность OBC жёстко задана производителем и обычно не превышает 22 кВт, а у бюджетных моделей встречается 7,4 или даже 3,7 кВт.
При DC-зарядке всё наоборот: силовая электроника, включая выпрямитель, стоит в самой станции – это шкаф с трансформатором и преобразователем, а не розетка с автоматом. Батарея получает готовый постоянный ток напрямую через разъём, минуя OBC полностью. Поэтому DC-станции такие крупные и тяжёлые: силовая часть, которая при AC умещается внутри автомобиля, здесь вынесена наружу и может весить сотни килограммов.
AC-зарядка и бортовое зарядное устройство: почему станция на 22 кВт не всегда даёт 22 кВт
Скорость AC-зарядки определяется меньшим из двух значений – мощностью станции или мощностью OBC автомобиля. Если OBC рассчитан на 11 кВт, а станция на 22 кВт, зарядка всё равно пойдёт на 11 кВт: избыток мощности станция не отдаст, потому что автомобиль сам запрашивает нужный ток управляющим сигналом. Это не ошибка монтажа – так устроен протокол взаимодействия станции и автомобиля.
Типичные значения мощности OBC – 3,7, 7,4, 11 и 22 кВт, причём фактическая мощность часто зависит от комплектации: одна модель может иметь однофазный OBC на 7,4 кВт в базовой версии и трёхфазный на 22 кВт в топовой. Перед покупкой мощной AC-станции сверяйтесь со спецификацией автомобиля – переплата за 22 кВт бессмысленна, если OBC ограничен 7,4 кВт.
DC-зарядка: ток напрямую в батарею
При DC-зарядке ограничение по OBC снимается полностью – мощность зависит от возможностей батареи, её охлаждения и самой станции. Современные легковые электромобили принимают от 50 до 150 кВт постоянного тока, топовые модели с активным охлаждением батареи – до 250-350 кВт. Станция плавно снижает мощность по мере роста заряда: кривая почти всегда падает после 50-60% ёмкости, поэтому паспортные 150 кВт – пиковое, а не среднее значение за сессию.
За счёт прямой подачи тока DC-зарядка позволяет добрать 20-80% ёмкости за 20-45 минут даже на батарее 60-80 кВт·ч – несопоставимо с часами при AC. Плата за скорость – дорогое оборудование станции, повышенные требования к сети и более быстрый нагрев батареи.

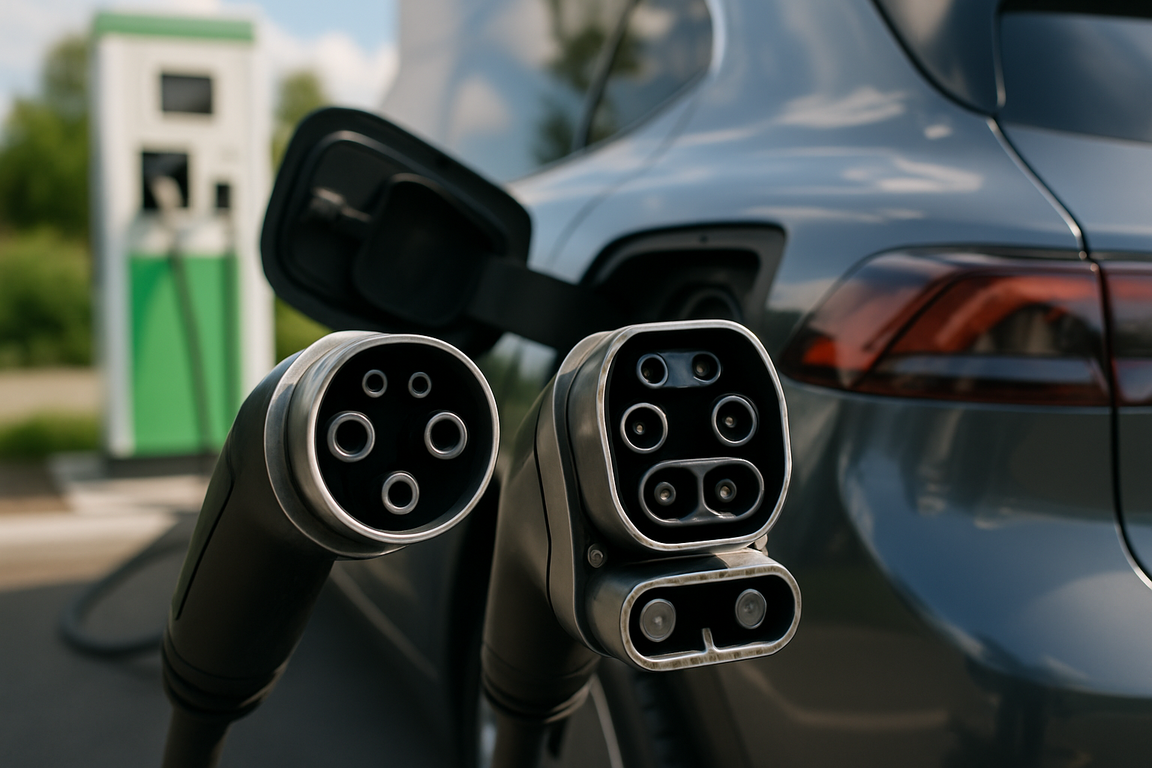

Разъёмы для AC и DC зарядки
Тип тока напрямую определяет разъём – контакты физически разные, перепутать их нельзя. Для AC-зарядки в Европе и России стандартом стал Type 2 (IEC 62196-2): семь контактов, три фазы, нейтраль, земля и два сигнальных провода. Станция мощностью 7,4-22 кВт передаёт через него переменный ток на OBC автомобиля.
Для DC применяют разъёмы с отдельными силовыми контактами постоянного тока. CCS Combo 2 объединяет Type 2 сверху и два DC-пина снизу – один порт на автомобиле для AC и DC разом. CHAdeMO – японский стандарт с отдельным разъёмом, распространён у более старых моделей. GB/T – китайский стандарт, отдельный для AC и для DC, обязателен для автомобилей на рынок Китая. Оборудование под нужный разъём проще подбирать по каталогу: AC-зарядные станции для дома и офиса, DC-зарядные станции для быстрой зарядки в пути.
Когда выбирать AC, а когда DC: типовые сценарии
Выбор режима определяет не мощность сама по себе, а то, сколько времени автомобиль простаивает на месте. Дома, в офисе, на долгой стоянке у торгового центра машина стоит часами – здесь AC на 7,4-22 кВт полностью закрывает потребность: пока вы спите или работаете, батарея заряжается без спешки, а оборудование дешевле и проще в подключении.
В пути или когда нужно быстро добавить запас хода за 20-40 минут, разумна DC-зарядка. Простой каждой минуты стоит денег и времени, поэтому оправдана более дорогая инфраструктура – 50-150 кВт для городских хабов, 150-350 кВт для трассовых. Использовать DC как основной ежедневный режим не запрещено, но нецелесообразно и по деньгам, и по нагрузке на батарею.
Как быстрая DC-зарядка влияет на ресурс батареи
Постоянный ток большой мощности нагревает батарею заметно сильнее, чем плавная AC-зарядка, а тепло – главный враг ресурса литий-ионных ячеек. Система управления батареей (BMS) снижает мощность зарядки при перегреве ячеек – поэтому DC-зарядка на морозе или в жару часто идёт медленнее паспортных значений. При частых DC-сессиях (несколько раз в неделю) деградация ёмкости накапливается быстрее, чем при преимущественно AC-зарядке.
Производители обычно рекомендуют использовать DC как дополнение для дальних поездок, а не основной ежедневный режим, и заряжать батарею до 80-90%, если не нужен полный запас хода. AC-зарядка ночью идёт медленно и равномерно, батарея почти не нагревается, а BMS успевает балансировать ячейки – это щадящий режим для повседневного использования.
Сколько стоит станция AC и DC: разница в инфраструктуре
Разница в цене между AC и DC оборудованием измеряется на порядок, а не в разы. Домашняя AC-станция на 7,4-22 кВт – компактный блок с автоматом, УЗО и кабелем, который монтируют на стене за один визит электрика; подключение обычно укладывается в существующий ввод.
DC-станция – шкаф с трансформатором и преобразователем, кабель охлаждения при мощностях от 100 кВт и отдельное мощное подключение к сети, нередко с собственной подстанцией. Само оборудование на 50-150 кВт стоит в разы дороже AC-станции, а подключение к сети обходится ещё дороже. Поэтому DC-инфраструктуру строят там, где загрузка точки её окупает – на трассах, в хабах, у торговых центров, а не в частном доме.
| Параметр | AC-зарядка | DC-зарядка |
|---|---|---|
| Где преобразуется ток | Внутри автомобиля (OBC) | Внутри станции |
| Типичная мощность | 7,4-22 кВт | 50-350 кВт |
| Разъём | Type 2 | CCS Combo, CHAdeMO, GB/T |
| Время зарядки (батарея 60 кВт·ч) | 3-8 часов | 20-45 минут (20-80%) |
| Типичное место установки | Дом, офис, длительная стоянка | Трасса, хаб, точка с коротким простоем |
| Влияние на батарею | Минимальный нагрев, щадящий режим | Заметный нагрев, ограничивается BMS |
| Стоимость оборудования | Невысокая | В разы выше AC |
| Требования к сети | Обычный ввод, до 32 А на фазу | Мощное присоединение, часто отдельная ТП |
Зарядная станция для электромобиля – устройство, обеспечивающее передачу электроэнергии от сети к аккумулятору транспортного средства с соблюдением требований безопасности и совместимости, определённых стандартом IEC 61851; разница между зарядкой переменным и постоянным током заключается в том, где именно происходит преобразование тока перед подачей в батарею.
По материалам статьи «Зарядная станция для электромобилей», Википедия
Часто задаваемые вопросы
Можно ли заряжать электромобиль DC-станцией каждый день?
Технически можно. Но производители не советуют делать DC основным режимом: частый нагрев ускоряет деградацию батареи. Для повседневной зарядки лучше подходит AC дома или на работе, а DC оставляют для дальних поездок.
Почему станция показывает 22 кВт, а автомобиль заряжается на 11?
Реальная мощность AC-зарядки равна меньшему из двух значений – мощности станции или мощности OBC автомобиля. Если OBC рассчитан на 11 кВт, зарядка пойдёт на 11 кВт, даже если станция способна выдать 22 кВт.
Можно ли подключить автомобиль с CCS к станции с CHAdeMO?
Нет. Это два разных, физически несовместимых стандарта DC-зарядки. Переходников между ними не существует – нужна станция с подходящим разъёмом.
Что дешевле поставить дома – AC или DC станцию?
Для дома почти всегда выбирают AC: станция на 7,4-22 кВт компактна, недорога и не требует специального подключения к сети. Установка DC-станции дома экономически не оправдана – цена оборудования и подключения не окупается при одном автомобиле.
Портит ли DC-зарядка батарею электромобиля?
Разовая быстрая зарядка не критична. Но систематическое использование только DC ускоряет деградацию ёмкости батареи из-за более сильного нагрева ячеек. Большинство производителей рекомендуют сочетать ежедневную AC-зарядку с DC для дальних поездок.
Как выбрать между AC и DC зарядкой
AC и DC зарядка электромобиля решают разные задачи, а не конкурируют между собой. AC – медленная и недорогая домашняя зарядка через бортовое устройство автомобиля, ограниченная его мощностью 7,4-22 кВт. DC – быстрая зарядка напрямую в батарею мощностью 50-350 кВт для точек с коротким простоем, но с более высокой ценой оборудования и повышенным нагревом батареи при частом использовании. Для повседневной эксплуатации разумно опираться на AC, а DC держать в резерве для дальних поездок.
Подобрать оборудование под свой сценарий можно в каталоге: AC-зарядные станции для дома, офиса и длительной стоянки, DC-зарядные станции для быстрой зарядки в пути.
