Режимы зарядки электромобиля (Mode 1–4) и типы разъёмов: чем отличаются
Режимы зарядки электромобиля (Mode 1-4) – это четыре стандарта МЭК 61851, определяющие способ подключения и передачи энергии от сети к автомобилю. Mode 1 и Mode 2 используют переменный ток через бытовую розетку, Mode 3 – переменный ток через выделенную зарядную станцию с управляющим сигналом, Mode 4 – постоянный ток напрямую в батарею, минуя бортовое зарядное устройство. Вместе с режимами работают разъёмы: Type 2 универсален для AC-зарядки, CCS Combo и CHAdeMO – для DC, GB/T – стандарт китайских автомобилей. Разобраться в этой системе важно, чтобы выбрать нужную зарядную станцию и не ошибиться в ожиданиях по скорости зарядки.
Ниже разбираем каждый режим с конкретными мощностями, объясняем, чем AC-зарядка отличается от DC, как работает каждый разъём и что означают надписи CCS, CHAdeMO или GB/T на станции. Материал адресован владельцам электромобилей, управляющим паркингами и всем, кто выбирает зарядную инфраструктуру.
Кратко: главное
- Mode 1-2 – бытовой уровень. Зарядка от обычной розетки (220 В / 16 А): медленно (3,7 кВт или ниже), допустима только для «доливки» на ночь. Mode 2 добавляет защитный блок ICCB в кабеле.
- Mode 3 – стандарт для AC-станций. Выделенная зарядная станция переменного тока, управляющий сигнал по пилоту (CP-линии), мощность до 22 кВт (трёхфазное подключение). Разъём – Type 2 (Mennekes).
- Mode 4 – быстрая DC-зарядка. Постоянный ток идёт напрямую в батарею, минуя бортовое зарядное устройство. Мощность – от 50 до 350 кВт. Разъёмы: CCS Combo 2, CHAdeMO, GB/T.
- AC vs DC: принципиальная разница. При AC-зарядке скорость ограничена мощностью OBC автомобиля (чаще 11-22 кВт); при DC – техническими возможностями батареи и станции.
- Разъёмы – это не бренды, а стандарты. Type 2 (IEC 62196-2) – европейский стандарт AC; CCS Combo 2 добавляет DC-пины к Type 2; CHAdeMO – японский стандарт DC; GB/T – китайский стандарт AC и DC.
Mode 1 и Mode 2: зарядка от розетки
Mode 1 – самый простой, но и наименее безопасный способ зарядки. Автомобиль подключается обычным кабелем к стандартной бытовой розетке Schuko (CEE 7/4) без каких-либо управляющих сигналов или защитного электронного блока. Максимальная мощность ограничена автоматом группы: типично 10-16 А при 230 В – это 2,3-3,7 кВт. Зарядка аккумулятора 60 кВт·ч займёт при таком темпе более 16 часов. Mode 1 не предусматривает обмена данными между автомобилем и сетью, поэтому в ряде стран его применение для электромобилей законодательно ограничено или запрещено в пользу Mode 2.
Mode 2 отличается от Mode 1 одним ключевым элементом – блоком ICCB (In-Cable Control Box) в зарядном кабеле. ICCB выполняет функции защитного устройства: он контролирует ток утечки (УЗО), передаёт автомобилю сигнал о доступном токе через управляющую линию CP (Control Pilot по IEC 61851-1) и может отключить питание при неисправности. Подключение по-прежнему идёт к бытовой розетке, разъём на автомобиле – Type 2 (Mennekes) или адаптер под Schuko. Мощность остаётся в диапазоне 2,3-3,7 кВт, но степень защиты ощутимо выше. Mode 2 – это стандартный «аварийный» или «домашний» кабель, который производители электромобилей кладут в комплект поставки. Для регулярной ежедневной зарядки рекомендуется переходить на Mode 3.
Mode 3: стандарт переменного тока для зарядных станций
Mode 3 – это основной режим для стационарных AC-зарядных станций и умных розеток EVSE. Отличие от Mode 2 принципиальное: управляющая электроника находится не в кабеле, а в стационарной станции, а обмен сигналами между станцией и автомобилем идёт постоянно на протяжении всей сессии зарядки. Стандарт IEC 61851-1 описывает четыре состояния (A-D) по напряжению на CP-линии: отключено, подключено, зарядка, требуется вентиляция. Это позволяет автоматически ограничивать ток, балансировать нагрузку нескольких точек, авторизовывать сессию и удалённо управлять станцией через OCPP.
Мощность Mode 3 зависит от типа подключения. Однофазное 230 В / 32 А даёт 7,4 кВт – хватает для ночной зарядки большинства электромобилей. Трёхфазное 400 В / 32 А обеспечивает 22 кВт: при таком темпе батарея 60 кВт·ч заряжается примерно за 3 часа. Верхняя планка для AC-зарядных станций Mode 3 – 43 кВт (трёхфазное 63 А), хотя такой режим поддерживают немногие автомобили. Разъём для Mode 3 в Европе и России – Type 2 (IEC 62196-2, Mennekes): 7-контактный штекер, вмещающий три фазы, нейтраль, землю и две управляющие линии (CP и PP). Посмотреть оборудование для Mode 3 можно в разделе AC-зарядные станции на нашем сайте.
Mode 4: быстрая DC-зарядка и её разъёмы
Mode 4 кардинально отличается от предыдущих: постоянный ток (DC) подаётся напрямую в высоковольтную батарею автомобиля, минуя бортовое зарядное устройство. При AC-зарядке преобразование переменного тока происходит внутри автомобиля через OBC (On-Board Charger) – его мощность ограничена обычно 6,6-22 кВт. В режиме Mode 4 выпрямитель встроен в саму станцию, батарея получает готовый постоянный ток. Это снимает ограничение OBC и открывает мощности от 50 до 350 кВт.
Для Mode 4 применяются разъёмы с дополнительными DC-пинами и усиленными кабелями (охлаждаемыми при мощностях свыше 100 кВт). В Европе доминирует CCS Combo 2: объединяет Type 2 (AC) и два DC-пина снизу – один разъём на автомобиле для обоих режимов. CHAdeMO – японский стандарт с отдельным 9-пиновым разъёмом, применяется преимущественно в автомобилях японских производителей, доля в новых моделях снижается. GB/T – китайский стандарт: GB/T 20234.2 для AC, GB/T 20234.3 для DC. Большинство электромобилей китайского производства используют GB/T. Полный парк DC-оборудования доступен в разделе DC-зарядные станции.
Сравнение разъёмов: Type 2, CCS Combo, CHAdeMO, GB/T
Каждый разъём решает конкретную задачу и привязан к своему региону или типу зарядки. Важно понимать разницу, чтобы не приобрести станцию, несовместимую с парком автомобилей.
Type 2 (Mennekes, IEC 62196-2) – европейский стандарт де-факто для AC-зарядки. Семь пинов: три фазы, нейтраль, земля, CP и PP. Используется в зарядных кабелях Mode 3 и встроен в разъём CCS Combo 2. Все электромобили, продаваемые в Европе и России с 2017-2018 годов, имеют порт Type 2 на борту.

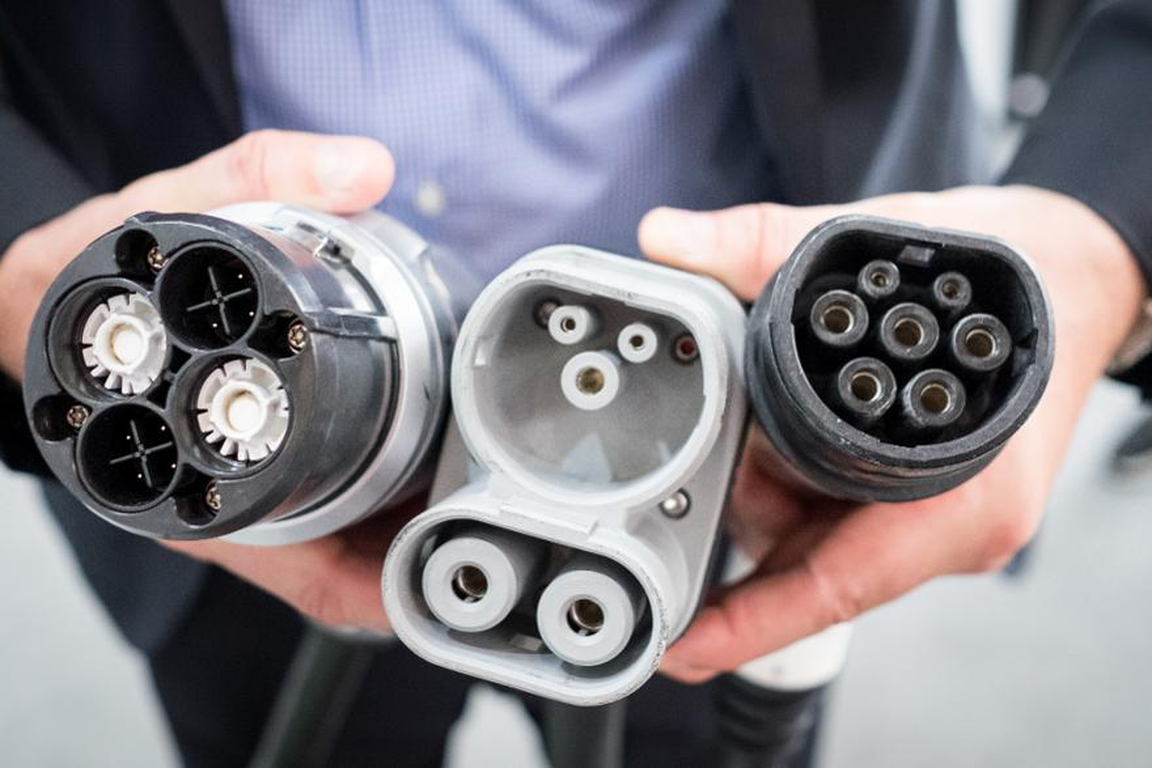

CCS Combo 2 (Combined Charging System) – расширение Type 2 двумя дополнительными DC-пинами снизу. Автомобиль оснащается единым портом: верхняя часть – Type 2 для AC, весь разъём вместе – для DC-зарядки Mode 4 до 350 кВт. CCS – основной европейский и американский стандарт быстрой зарядки. Большинство современных европейских и американских моделей поддерживают именно CCS.
CHAdeMO – стандарт Японии, разработанный совместно Toyota, Nissan, Mitsubishi и рядом других производителей. Отдельный 9-пиновый разъём, совместимый только с DC-зарядкой, устанавливается рядом с портом Type 2 на автомобилях, его поддерживающих. Пиковая мощность – до 400 кВт в протоколе CHAdeMO 3.0 (ChaoJi). На новых европейских моделях CHAdeMO встречается всё реже.
GB/T – государственный стандарт Китая. GB/T 20234.2 – для AC-зарядки (разъём внешне схож с Type 2, но конструктивно иной); GB/T 20234.3 – для DC-зарядки. Обязателен для всех электромобилей, продаваемых в Китае, в том числе локальных версий мировых брендов. Ряд китайских производителей предлагает автомобили для российского рынка с адаптерами под CCS или с двойным портом.
| Разъём / стандарт | Тип тока | Макс. мощность | Регион / применение |
|---|---|---|---|
| Type 2 (IEC 62196-2) | AC | до 43 кВт (3×63 А) | Европа, Россия – Mode 3 |
| CCS Combo 2 | AC + DC | до 350 кВт (DC) | Европа, США – Mode 3 + Mode 4 |
| CHAdeMO | DC | до 400 кВт (ChaoJi) | Япония, ряд азиатских моделей |
| GB/T 20234.2 | AC | до 27,7 кВт | Китай – AC-зарядка |
| GB/T 20234.3 | DC | до 237,5 кВт | Китай – DC-зарядка |
Как выбрать режим и разъём под конкретную задачу
Выбор режима определяет три параметра: где стоит станция, как долго автомобиль будет подключён и какая мощность нужна.
Для домашней установки или корпоративного паркинга с ночным простоем оптимален Mode 3 – AC-станция на 7,4 или 11 кВт достаточна, чтобы за 8 часов зарядить большинство современных электромобилей. Такие станции стоят дешевле, проще в монтаже и не требуют мощного ввода. Режим Mode 2 (кабель-адаптер) используют только как резервный вариант.
Для общественных точек зарядки с коротким временем стоянки – торговые центры, заправочные комплексы, трассы – нужен Mode 4: DC-станции от 50 кВт позволяют зарядить до 80% батарею ёмкостью 60-80 кВт·ч за 30-45 минут. Ультрабыстрые станции на 150-350 кВт актуальны на трассовых хабах, где пользователи останавливаются на 10-20 минут. Стандарт разъёма на таких станциях в России сегодня – преимущественно CCS Combo 2, а для аудитории с китайскими автомобилями – GB/T или универсальные станции с несколькими разъёмами.
При выборе AC-станции всегда проверяйте мощность OBC автомобиля: если он рассчитан на 11 кВт, станция на 22 кВт будет работать с ним на 11 кВт – ускорения не будет. Ориентируйтесь на реальный парк.
Стандарт IEC 61851 определяет четыре режима зарядки (Mode 1-4) и требования к интерфейсу между электромобилем и зарядной инфраструктурой: от уровня управляющих сигналов до требований к заземлению и защитному отключению. Он является базовым нормативным документом для производителей зарядного оборудования и разработчиков инфраструктуры.
Часто задаваемые вопросы
Чем Mode 3 отличается от Mode 4?
Mode 3 – зарядка переменным током (AC) через стационарную станцию; ток преобразуется в постоянный внутри автомобиля (OBC). Mode 4 – зарядка постоянным током (DC) напрямую в батарею; преобразователь находится в станции. Mode 4 значительно быстрее, но и дороже в оборудовании и монтаже.
Какой разъём нужен для большинства электромобилей в России?
Большинство современных электромобилей в России имеют разъём Type 2 для AC-зарядки (Mode 3) и CCS Combo 2 для DC-зарядки (Mode 4). Автомобили японских марок старых моделей могут иметь CHAdeMO, китайские – GB/T. Перед выбором станции проверяйте спецификацию конкретного автомобиля.
Можно ли зарядить электромобиль с CCS от станции с CHAdeMO?
Нет, напрямую – нельзя. CCS и CHAdeMO – несовместимые стандарты с разными разъёмами. Переходных адаптеров DC-DC между ними официально нет. Необходима станция, поддерживающая нужный протокол. Некоторые современные станции оснащены несколькими разъёмами одновременно.
Влияет ли мощность AC-станции на скорость зарядки, если OBC автомобиля слабее?
Нет. Скорость AC-зарядки ограничена меньшим из двух значений: мощностью станции или мощностью OBC автомобиля. Если OBC рассчитан на 11 кВт, станция на 22 кВт будет работать с ним на 11 кВт. Установка более мощной станции оправдана только при наличии или планировании автомобилей с более мощным OBC.
Что такое управляющий сигнал (Pilot) в Mode 3?
Управляющая линия CP (Control Pilot, IEC 61851-1) – это сигнальный провод в зарядном кабеле, по которому станция и автомобиль обмениваются информацией: о подключении, доступном токе, состоянии зарядки и ошибках. Именно он позволяет реализовать умное управление нагрузкой (smart charging) и балансировку между несколькими точками зарядки.
Итог: как выбрать зарядную станцию
Режимы зарядки Mode 1-4 и типы разъёмов – это не маркетинговые категории, а инженерные стандарты, определяющие совместимость, безопасность и реальную скорость зарядки. Запомнить главное просто: Mode 3 + Type 2 – это универсальная AC-зарядка для дома, офиса и паркинга; Mode 4 + CCS/CHAdeMO/GB/T – это быстрая DC-зарядка для общественных точек и трассовых хабов. Мощность подбирают под время стоянки и возможности автомобиля, разъём – под конкретные модели в парке.
Выбрать подходящее оборудование удобно по нашему каталогу: AC-зарядные станции (Mode 3, Type 2) – для стационарных решений с зарядкой за ночь, DC-зарядные станции (Mode 4, CCS / CHAdeMO / GB/T) – для быстрых точек с зарядкой за 20-45 минут.
